NSUシリーズ

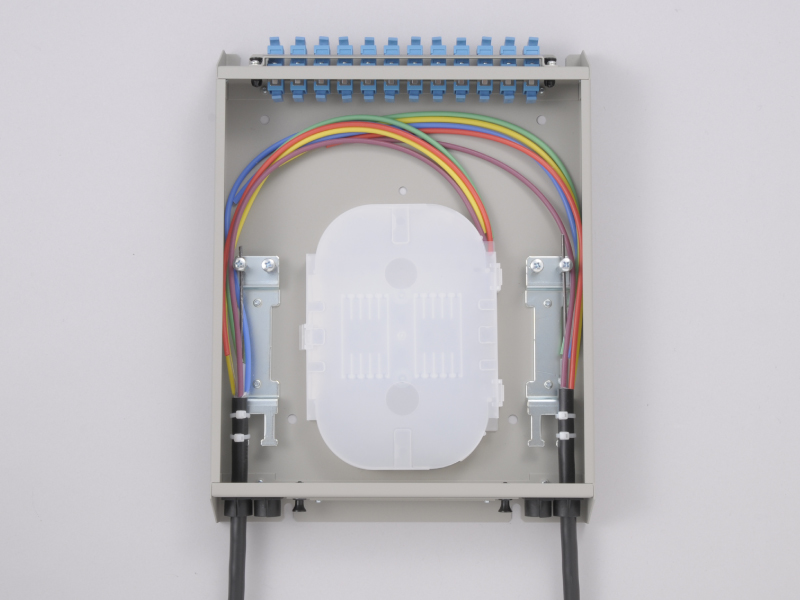

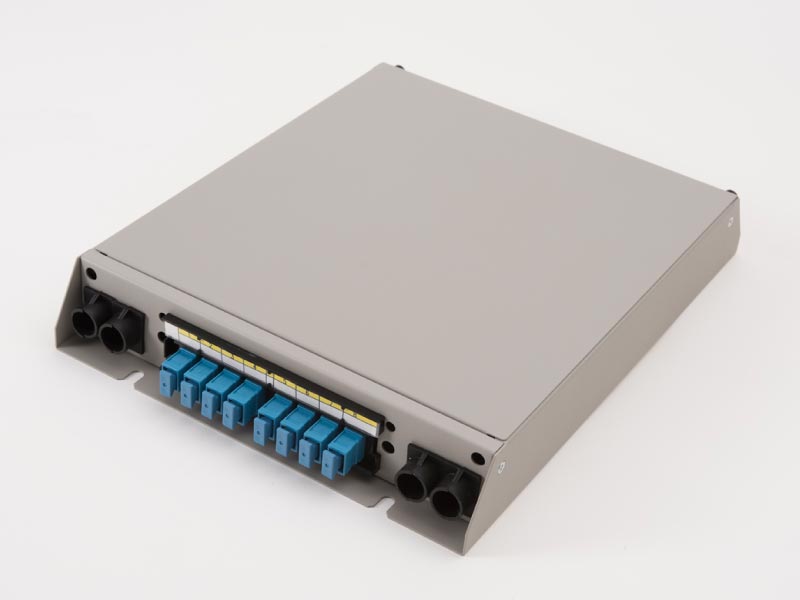

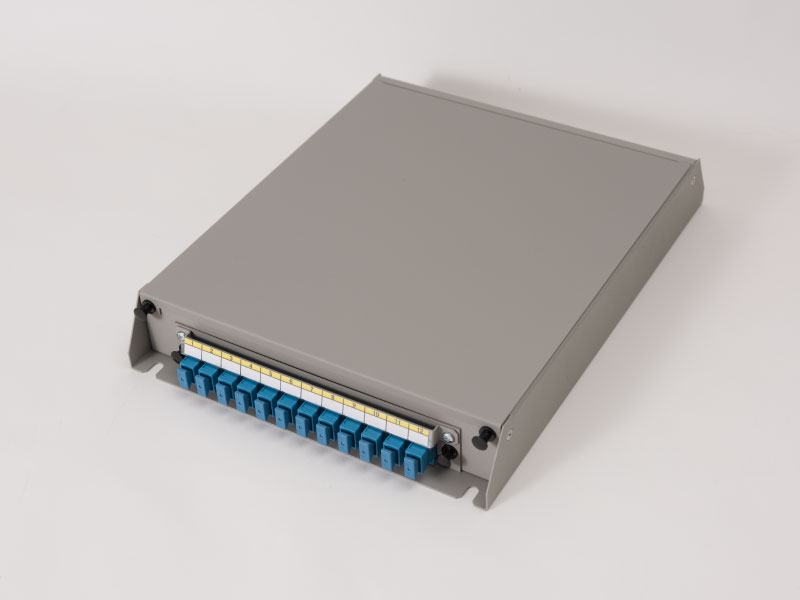

小型で盤内取付にも適したランチボックス型。ケーブル4条まで入線可能。
A4版サイズ。

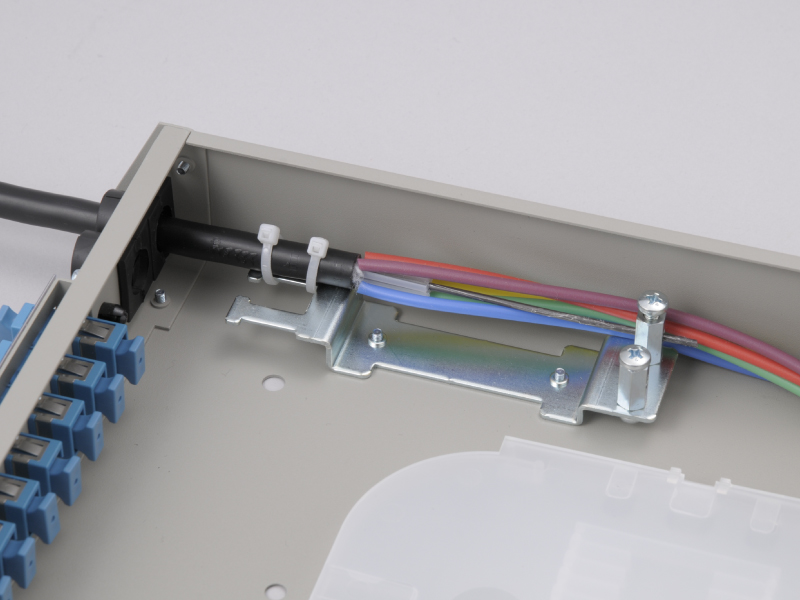

ケーブル把持金具、
4条まで把持可能。

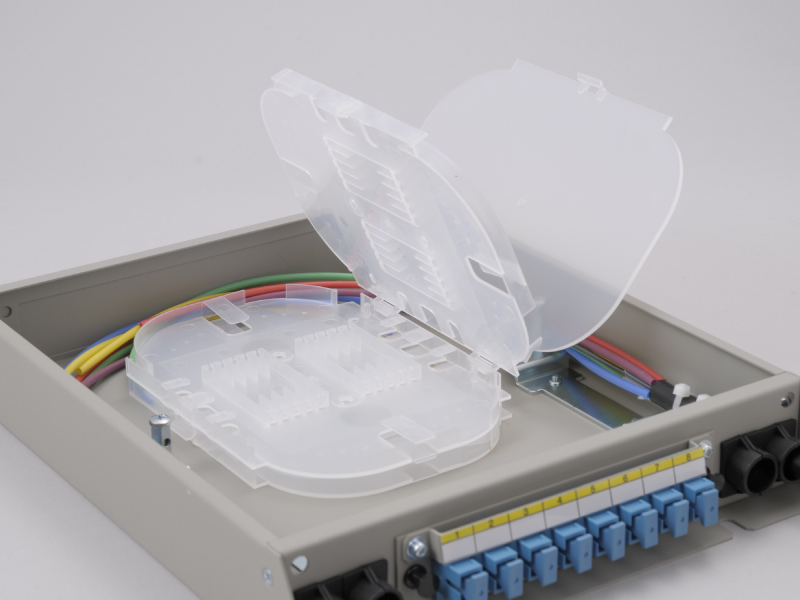

融着トレーはノートブック式。L40mmのスリーブに対応。

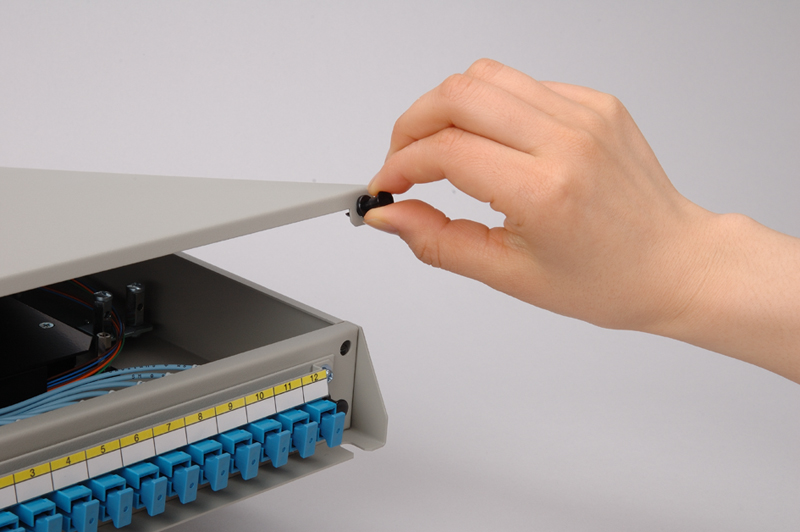

カバーはワンタッチで取り外し可能。工具は不要。
画像クリックで拡大します!
型 番 アダプタ

ケーブル
本数
外形寸法 重量
(kg)
標準価格
(円)
図面
単芯仕様 テープ仕様 W H D PDF
■ SCアダプタ接続タイプ
NSU-4SC NSU-4SC-TP 4 4 220 285 44 1.8 25,200 DL
NSU-8SC NSU-8SC-TP 8 4 220 285 44 1.8 26,800 DL
NSU-12SC NSU-12SC-TP 12 4 220 285 44 1.8 30,600 DL
NSU-16DSC NSU-16DSC-TP 8(2芯) 4 220 285 44 1.8 32,200 DL
NSU-24DSC NSU-24DSC-TP 12(2芯) 4 220 285 44 1.8 36,200 DL
■ LCアダプタ接続タイプ
NSU-4LC NSU-4LC-TP 2(2芯) 4 220 285 44 1.8 25,600 DL
NSU-8LC NSU-8LC-TP 4(2芯) 4 220 285 44 1.8 27,400 DL
NSU-12LC NSU-12LC-TP 6(2芯) 4 220 285 44 1.8 30,000 DL
NSU-16LC NSU-16LC-TP 8(2芯) 4 220 285 44 1.8 32,200 DL
NSU-24LC NSU-24LC-TP 12(2芯) 4 220 285 44 1.8 38,000 DL
■ アダプタなしタイプ
NSU-12X なし 4 220 285 44 1.8 25,200 DL
NSU-24X なし 4 220 285 44 1.8 26,400 DL

※掲載の標準価格には、消費税は含まれておりません。
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

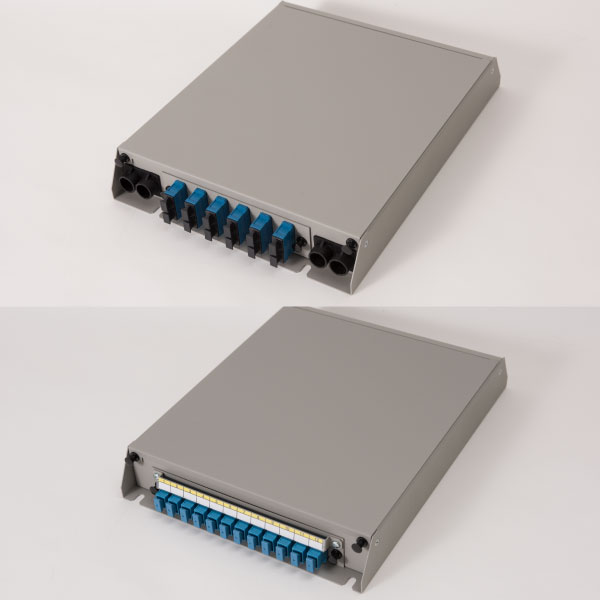

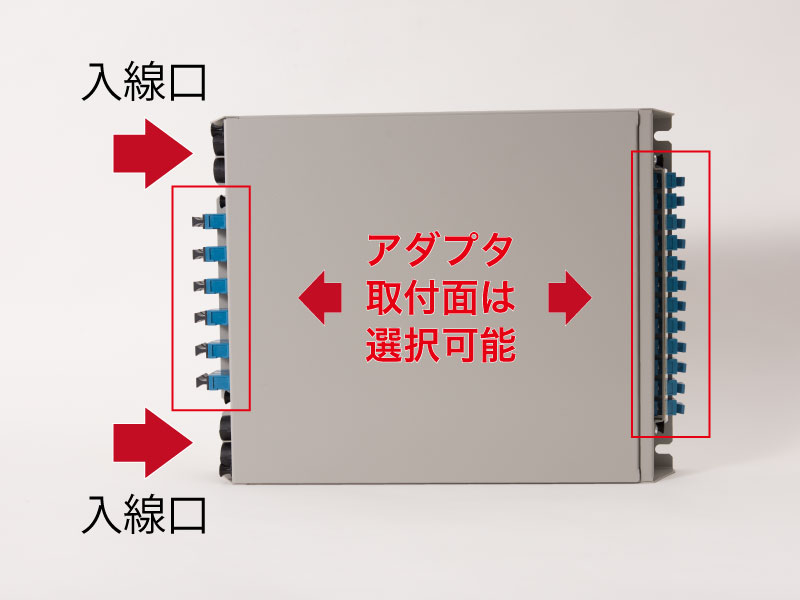

アダプタ取り付け位置

●4 - 12芯までのアダプタ取付面は選べます。

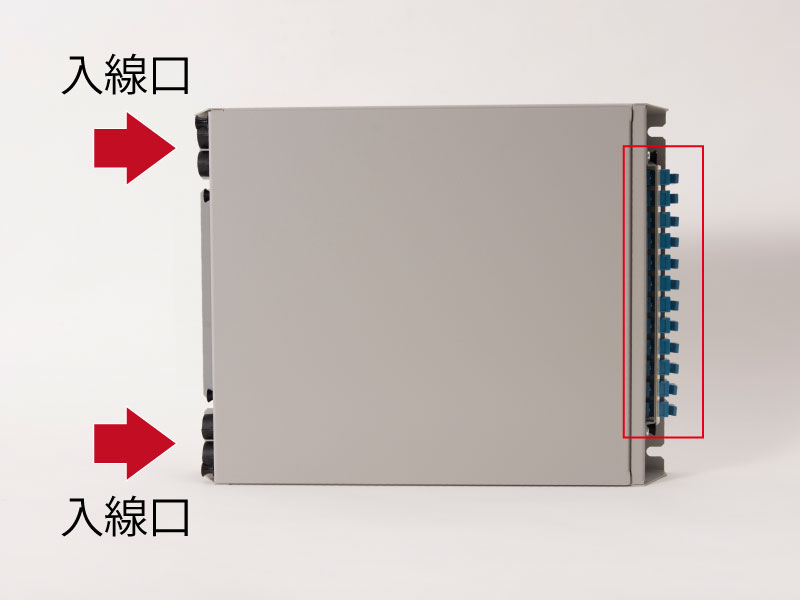

●24芯のアダプタ取付面は反対面。

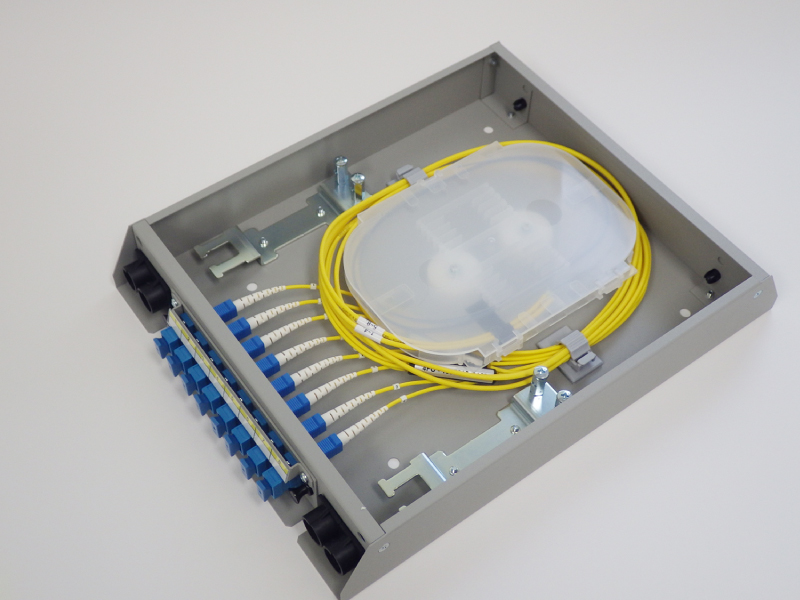

プレ配線(オプション)

FOコードのプレ配線にも対応。
ジャケットを除去し、芯線をトレー内に収納。

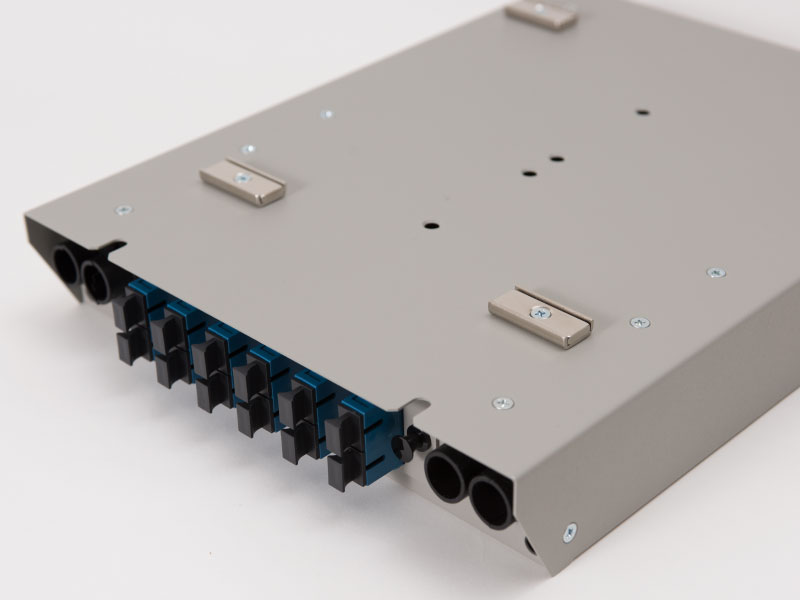

マグネットキット(オプション)

型 番 品 名
NSU-MGKIT マグネット
キット
標準価格 4,400円
