19インチラックに搭載できる3波対応のPLCスプリッタ

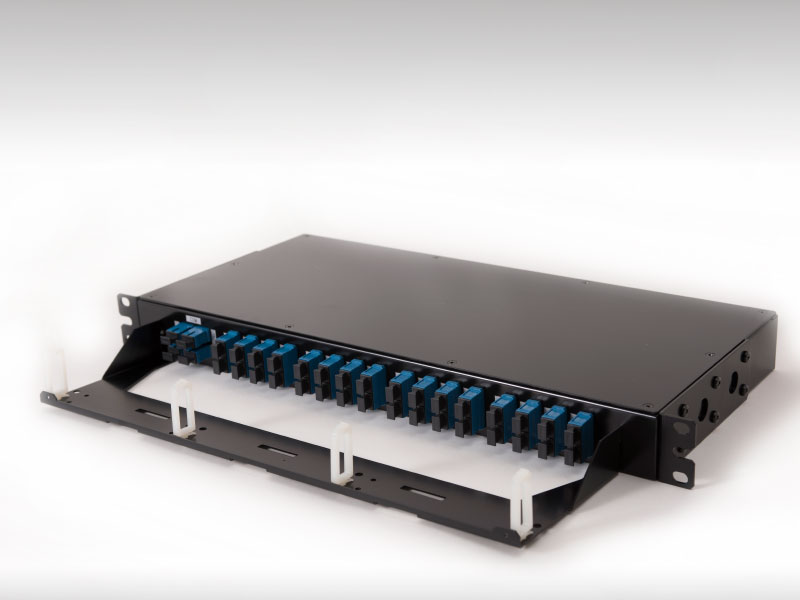

MC1シリーズ

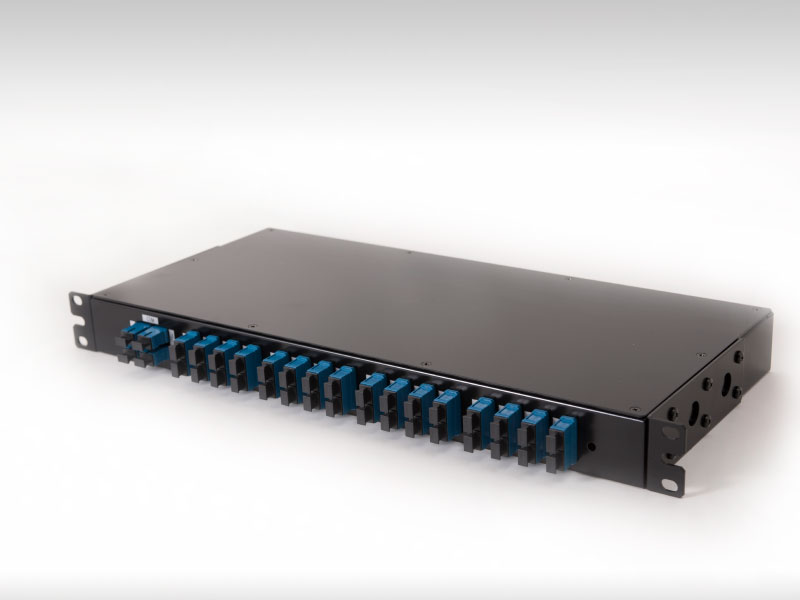

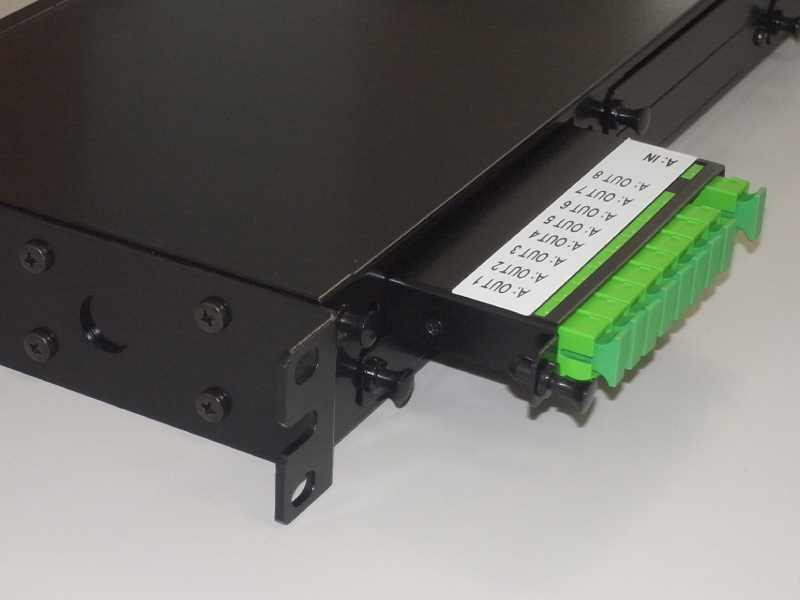

1Uサイズ 1×4分岐〜1×32分岐まで多彩なラインナップ
フロント配線トレー付きもラインナップ
型 番 仕 様 ｻｲｽﾞ 外形寸法 アダプタ 図面DL
W H D PDF
■ 配線トレーなし
MC1-104* 4分岐×1 1U 482 44 200 APC

SPCはMC-****1
(末尾が１)		 DL
MC1-108* 8分岐×1 1U 482 44 200 DL
MC1-116* 16分岐×1 1U 482 44 200 DL
MC1-132* 32分岐×1 1U 482 44 200 DL
MC1-204* 4分岐×2 1U 482 44 200 DL
MC1-208* 8分岐×2 1U 482 44 200 DL
MC1-216* 16分岐×2 1U 482 44 200 DL
MC1-304* 4分岐×3 1U 482 44 200 DL
MC1-308* 8分岐×3 1U 482 44 200 DL
MC1-404* 4分岐×4 1U 482 44 200 DL
MC1-408* 4分岐×8 1U 482 44 200 DL
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

オプションの配線トレー付き
型 番 仕 様 ｻｲｽﾞ 外形寸法 アダプタ 図面DL
W H D PDF
■ 配線トレー付き
MCT1-104* 4分岐×1 1U 482 44 316 APC

SPCはMC-****1
(末尾が１)		 DL
MCT1-108* 8分岐×1 1U 482 44 316 DL
MCT1-116* 16分岐×1 1U 482 44 316 DL
MCT1-132* 32分岐×1 1U 482 44 316 DL
MCT1-204* 4分岐×2 1U 482 44 316 DL
MCT1-208* 8分岐×2 1U 482 44 316 DL
MCT1-216* 16分岐×2 1U 482 44 316 DL
MCT1-304* 4分岐×3 1U 482 44 316 DL
MCT1-308* 8分岐×3 1U 482 44 316 DL
MCT1-404* 4分岐×4 1U 482 44 316 DL
MCT1-408* 4分岐×8 1U 482 44 316 DL

※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

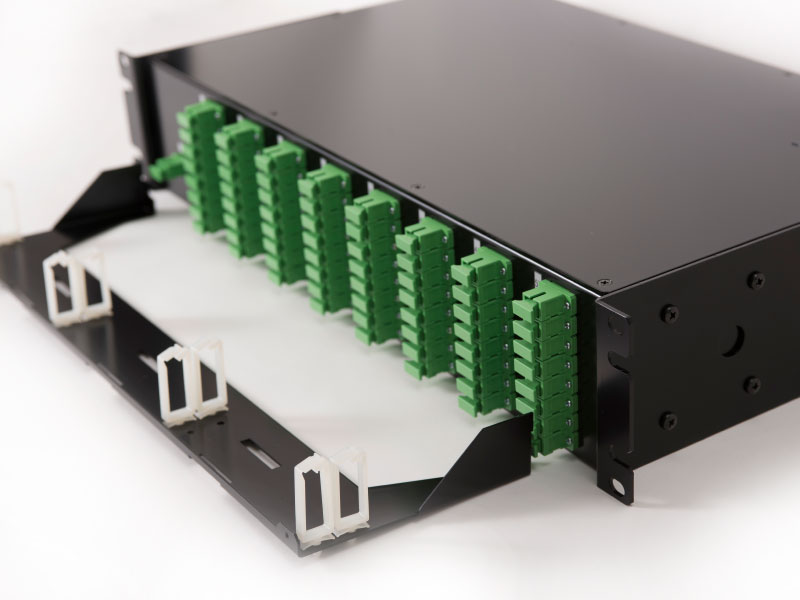

MC2シリーズ

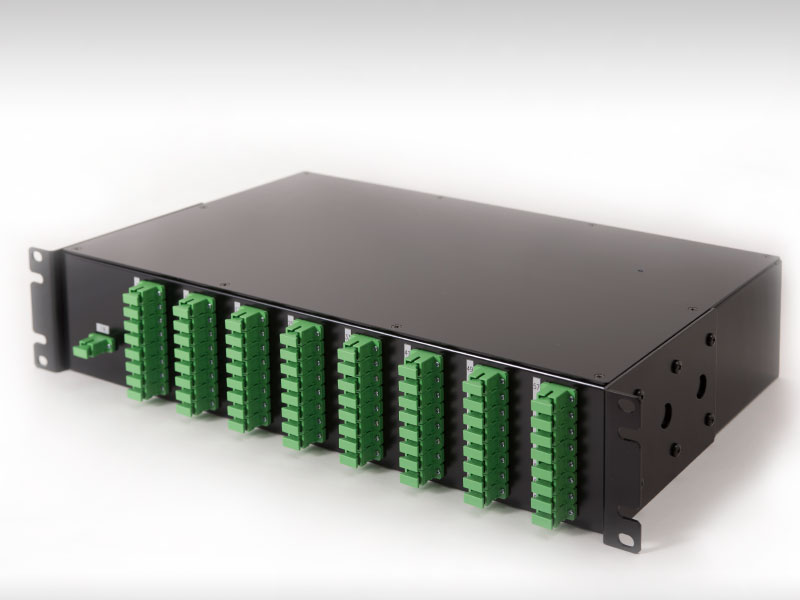

2Uサイズの64分岐PLCスプリッタ
フロント配線トレー付きもラインナップ
型 番 仕 様 ｻｲｽﾞ 外形寸法 アダプタ 図面DL
W H D PDF
■ 配線トレーなし
MC2-164* 64分岐×1 2U 482 88 260 APC

SPCはMC-****1
(末尾が１)		 DL
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

オプションの配線トレー付き
型 番 仕 様 ｻｲｽﾞ 外形寸法 アダプタ 図面DL
W H D PDF
■ 配線トレー付き
MCT2-164* 64分岐×1 2U 482 88 376 APC

SPCはMC-****1
(末尾が１)		 DL
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。

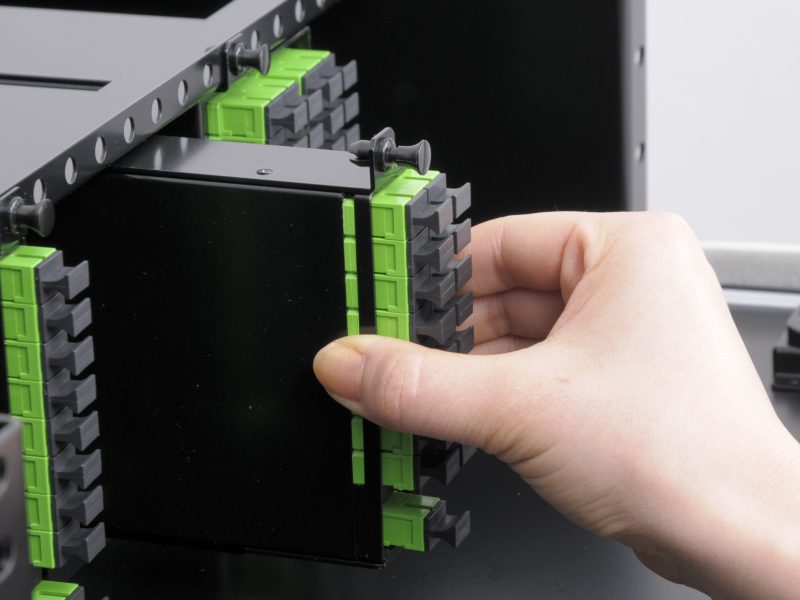

MC3シリーズ
19インチラックに搭載できる3波対応の低損失カプラとPLCスプリッタ

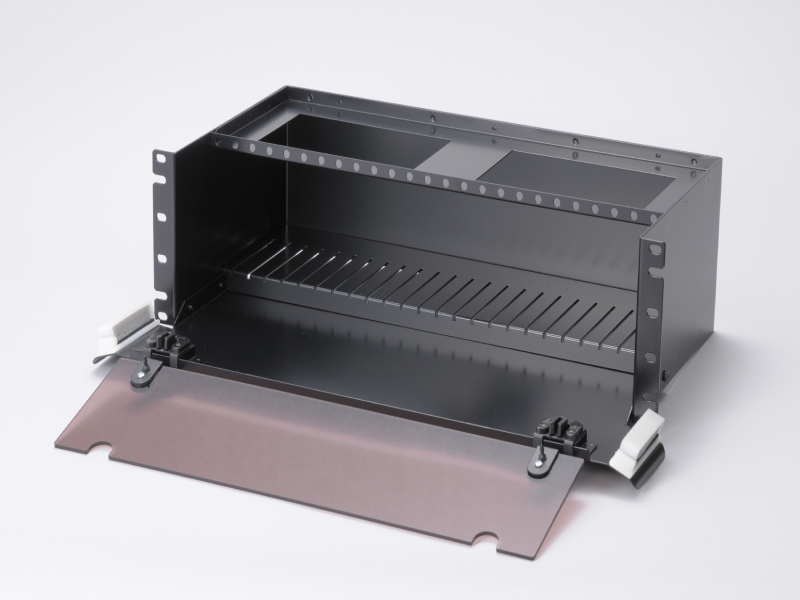

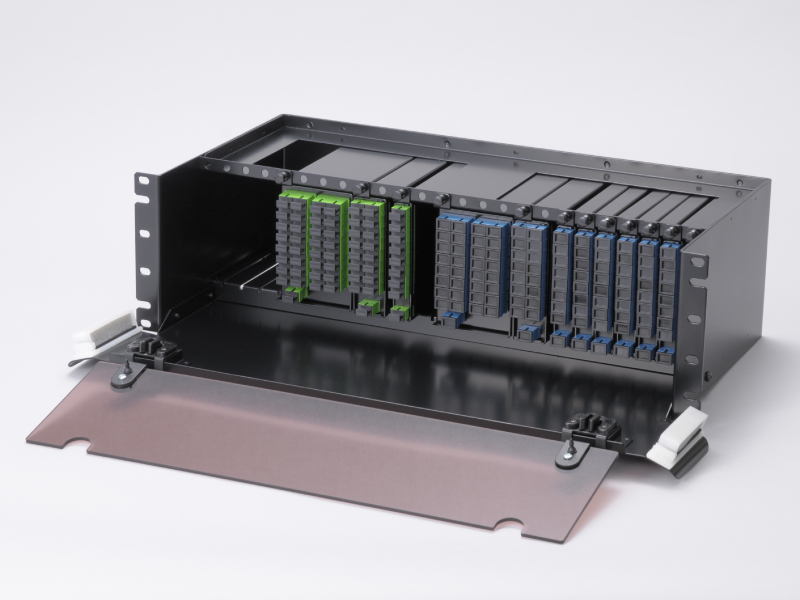

19インチラック型。3Uサブシャーシ。

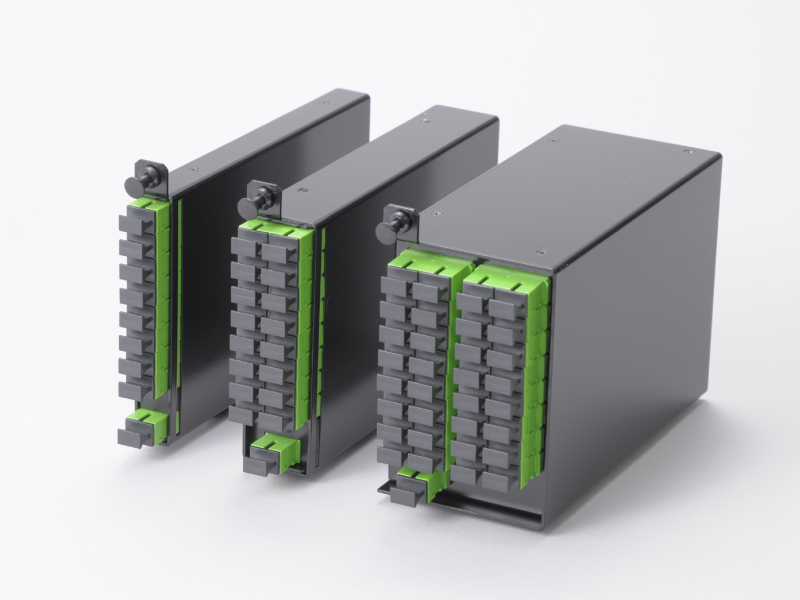

カプラモジュール。2～32分岐。
プラグイン。
豊富なラインナップ。
型　番 ｻｲｽﾞ 外形寸法 アダプタ 図面DL
W H D PDF
■　カプラモジュール
MC-31112 2分岐×1 1W 15.4 116 151.2 APC

SPCはMC-****1
(末尾が１)		 DL
MC-31122 2分岐×2 1W 15.4 116 151.2
MC-31132 2分岐×3 1W 15.4 116 151.2
MC-31312 4分岐×1 1W 15.4 116 151.2 DL
MC-31322 4分岐×2 1W 15.4 116 151.2
MC-31512 8分岐×1 1W 15.4 116 151.2 DL
MC-32612 16分岐×1 1W 28.4 116 151.2 DL

※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。
MC2シリーズ
2UサイズのサブシャーシとWDMモジュール


19インチラック型。

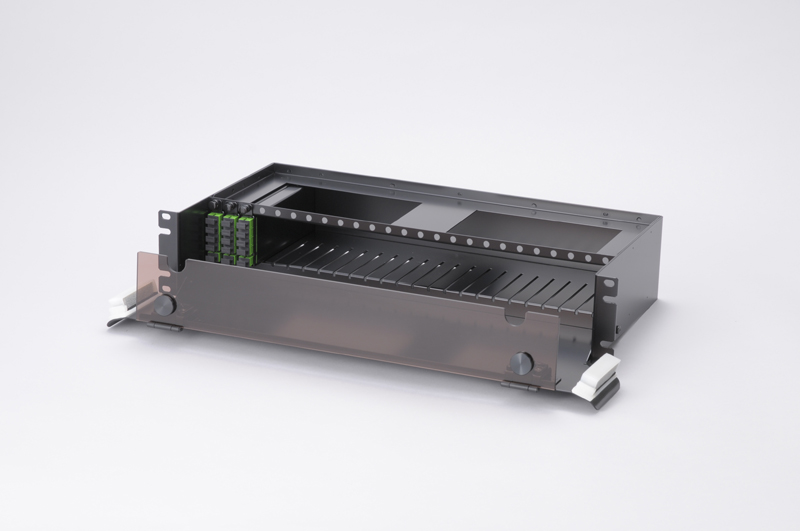

2Uサブシャーシ。

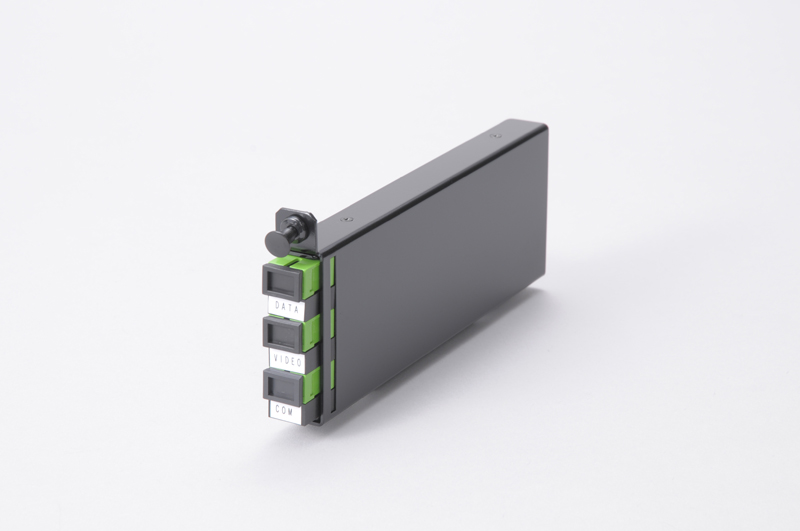

WDMモジュール。


画像クリックで拡大します！
型　番 ｻｲｽﾞ 外形寸法 アダプタ 図面DL
W H D PDF
■　２Ｕサブシャーシ
MC2-MTG25 2U 482 88 316.5   DL
■　WDMモジュール
MC-21812 1W 15.4 71.4 151.2 APC
 DL
MC-21811 1W 15.4 71.4 151.2 SPC
※上記掲載以外の仕様につきましては、
お手数ですが、お問い合わせフォームよりお問い合わせ下さい。
